芯片作为电子产品的大脑，承担着将产品功能大化的责任，如果芯片出现损坏，那么终的结果可能就是电子产品无法使用。芯片引脚是连接芯片本体与线路板的桥梁，安装方式决定了引脚的模式，但无论是电源引脚、复位引脚亦或者是输出输入引脚等不同的引脚都会需要精确的正位度，如果引脚的正位度不足那么在芯片的自动安装线上就有可能出现芯片安装位置不正确、芯片脱落的情况，更有甚者会直接将芯片压坏直接报废。
每一种集成芯片的封装形式及其引脚的中心距都有明确的 规定，比如像我们常见的球形触点陈列，引脚BGA 为31mm 见方的芯片，引脚中心距为1.5mm ；304 引脚QFP 为40mm见方的芯片其引脚中心距为0.5mm 。带缓冲垫的四侧引脚扁平封装的，引脚中心距为0.635mm，引脚数从84 到196 左右，所以引脚的正位度非常重要，那如果想要高精度且无损测量引脚正位度的话建议使用极志全自动影像测量仪进行。

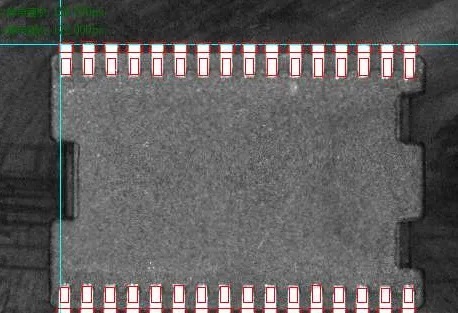

传统的测量方法是找一把通用型工具进行引脚间距的测量，但是这样很有可能会掰弯引脚或者参考的引脚本来就位置不正，导致后续的引脚全部歪斜，极志二次元全自动测量仪不用接触到引脚，直接通过高清CCD转换影像到电脑屏幕上，在电脑屏幕上进行无损的引脚正位度高精度测量，保证了芯片引脚在测量完成后不会因为外力的影响出现不良情况。极志高精度测量仪除了正位度外还可以测量引脚的外观尺寸，而且不用一个个进行测量，使用专利测量软件自带的阵列功能就能快检测引脚的各项数据，十分方便芯片制造企业进行引脚测量。
极志有多款测量设备适用于芯片制造行业，为中国芯加油，如需了解详细参数欢迎致电极志全国服务热线：020-83515319
